MONTAJE

PROCEDIMIENTO

1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

OBSERVACIÓN:

Apriete totalmente el tapón de purga del freno de disco trasero después de purgar el sistema.

2. COLOQUE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

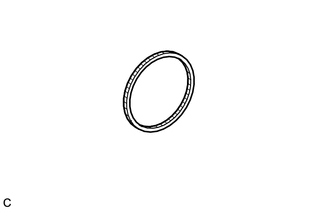

3. INSTALE EL SELLO DEL PISTÓN

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.

Grasa de glicol a base de jabón de litio

(b) Instale el sello del pistón en el cilindro del freno de disco trasero.

AVISO:

Instale firmemente el sello del pistón en la ranura del cilindro del freno de disco trasero.

4. COLOQUE LA CAMISA DEL CILINDRO

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia del pistón del freno de disco trasero y a la nueva funda del cilindro.

Grasa de glicol a base de jabón de litio

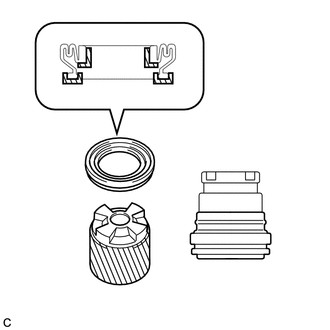

(b) Instale la funda del cilindro en el pistón del freno de disco trasero como se muestra en la ilustración.

AVISO:

No coloque la funda del cilindro después de instalar el pistón del freno de disco trasero en el cilindro del freno de disco.

5. INSTALE EL PISTÓN DEL FRENO DE DISCO TRASERO

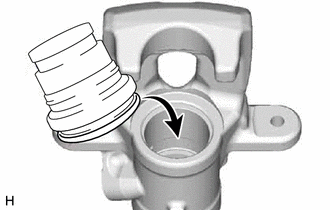

(a) Instale la parte de sellado de la funda del cilindro en la ranura del cilindro del freno de disco trasero.

AVISO:

Instale firmemente la funda del cilindro en la ranura del cilindro del freno de disco trasero.

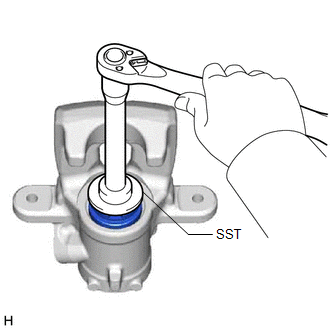

(b) Utilice la SST para instalar el pistón del freno de disco trasero girándolo en el sentido de las agujas del reloj en la medida de lo posible.

SST: 09719-12010

09719-01030

AVISO:

Coloque firmemente la funda del cilindro en los surcos del pistón del freno de disco trasero.
Procure no dañar el pistón del freno de disco trasero ni la funda del cilindro.

OBSERVACIÓN:

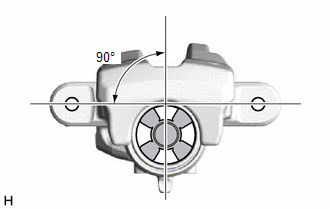

Al instalar el conjunto del cilindro del freno de disco trasero en el soporte del cilindro del freno de disco trasero, alinee la ranura del pistón con el saliente de la pastilla del freno de disco trasero.

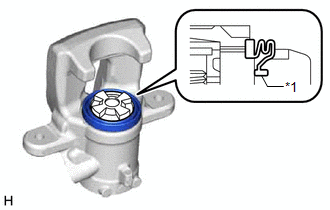

(d) Asegúrese de que la funda del cilindro esté bien instalada en la ranura del cilindro del freno de disco trasero y el pistón del freno de disco trasero.

*1	Funda del cilindro
