EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en los lados izquierdo y derecho.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
2. DRENE EL LÍQUIDO DE FRENOS
AVISO:
Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.
3. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA
Haga clic aquí
4. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1
Haga clic aquí

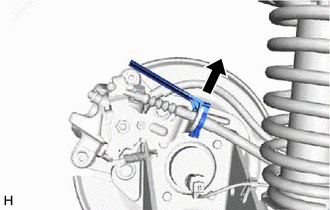

5. EXTRAIGA EL PROTECTOR DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO
(a) Extraiga el protector de la palanca del freno de estacionamiento
del conjunto del cable del freno de estacionamiento n° 3.
|
|
6. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

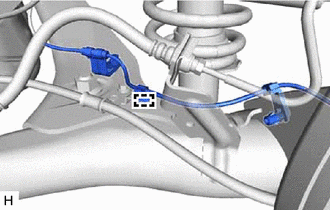

(a) Desenganche la abrazadera y separe el cable del sensor de control
de derrape izquierdo.
|
|

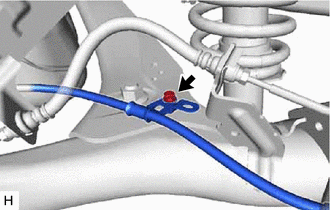

(b) Quite el perno y separe el conjunto del cable del freno de estacionamiento
n° 3.
|
|

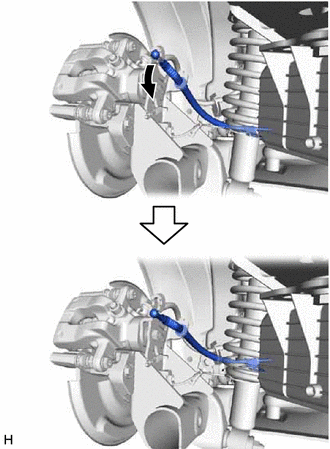

(c) Separe el conjunto del extremo del cable del freno de estacionamiento
n° 3 del conjunto del cilindro del freno de disco trasero.
|
|

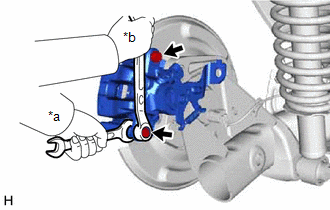

(d) Utilice una llave inglesa acodada de 14 mm, desenganche el clip y
separe el conjunto del cable del freno de estacionamiento n° 3.
OBSERVACIÓN:

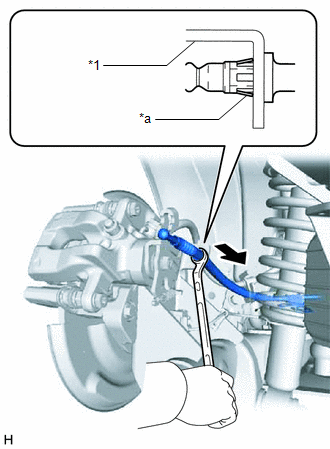

Apriete una llave de 14 mm sobre el clip en la base del conjunto del
cable del freno de estacionamiento n° 3, como se muestra en la ilustración
para desenganchar el clip. Saque el conjunto del extremo del cable del freno
de estacionamiento n° 3 del conjunto del cilindro del freno de disco trasero.
|
|
*1
|
Conjunto del cilindro del freno de disco trasero
|
*a
|
Clip
|
|
|
7. DESCONECTE LA MANGUERA FLEXIBLE TRASERA

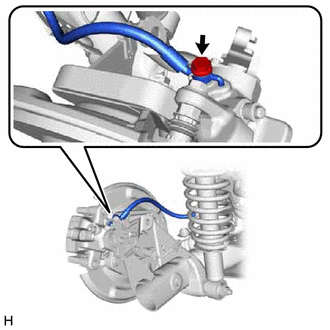

(a) Quite el perno de unión y la junta, y desconecte la manguera flexible
del freno trasero del conjunto del cilindro del freno de disco trasero.
|
|
8. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO
(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco
trasero, quite los 2 pernos y extraiga el conjunto del cilindro del freno
de disco trasero.
|
|
9. QUITE LA PASTILLA DEL FRENO DE DISCO TRASERO

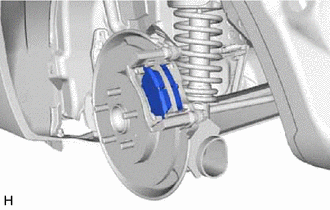

(a) Extraiga del soporte del cilindro del freno de disco trasero las
2 pastillas del freno de disco trasero.
|
|
10. RETIRE EL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO
(a) Extraiga los calces antichirridos del freno de disco trasero n° 1 y n° 2
de cada pastilla del freno de disco trasero.
11. EXTRAIGA EL PORTAZAPATAS DE LA PASTILLA DEL FRENO DE DISCO TRASERO

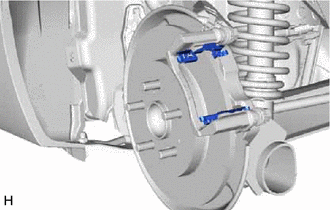

(a) Extraiga las 2 placas de soporte de la pastilla del freno de disco
trasero del soporte del cilindro del freno de disco trasero.
AVISO:
Cada placa de soporte de la pastilla del freno de disco trasero tiene
una forma diferente. Asegúrese de poner una marca de identificación en cada
placa de soporte de la pastilla del freno de disco trasero de modo que se
puedan volver a instalar en su posición original.
|
|

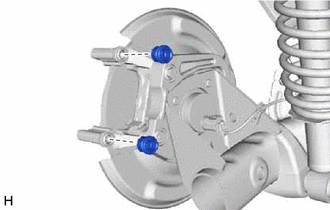

12. EXTRAIGA EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO
(a) Extraiga los 2 pasadores deslizantes del cilindro del freno de disco
trasero de su soporte.
|
|

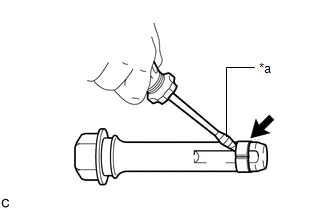

(b) Utilice un destornillador con la punta envuelta en cinta protectora
para extraer el casquillo deslizante del cilindro del freno de disco trasero
de cada pasador deslizante del cilindro del freno de disco trasero.
AVISO:
Tenga cuidado de no dañar el pasador deslizante del cilindro del freno
de disco trasero.
|
|
13. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DEL FRENO DE DISCO TRASERO
(a) Extraiga las 2 fundas antipolvo del casquillo del freno de disco
trasero del soporte del cilindro del freno de disco trasero.
|
|

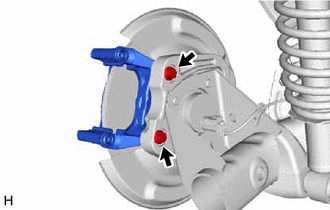

14. EXTRAIGA LA MONTURA DEL CILINDRO DEL FRENO DE DISCO TRASERO

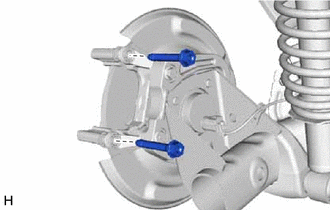

(a) Extraiga los 2 pernos y el soporte del cilindro de freno de disco
trasero.
|
|
15. EXTRAIGA EL DISCO TRASERO

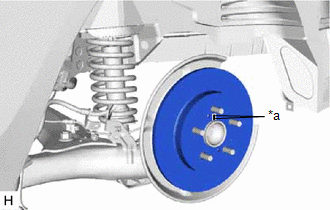

(a) Coloque marcas de correspondencia en el disco trasero y en el conjunto
del cubo y cojinete del eje trasero.
|
|
*a
|
Marca de correspondencia
|
|
|
(b) Extraiga el disco trasero. |
