INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN:

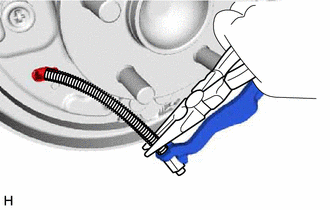

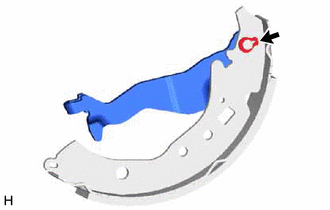

PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL CILINDRO DEL FRENO DE LA RUEDA TRASERA (a) Coloque el conjunto del cilindro del freno de la rueda trasera en el plato portazapatas con los 2 pernos. Torque: 9.8 N·m {100 kgf·cm, 87 in·lbf} (b) Utilice una llave para tuercas de unión para conectar el latiguillo del freno en el conjunto del cilindro del freno de la rueda trasera. Torque: 15.2 N·m {155 kgf·cm, 11 ft·lbf} AVISO: Utilice la fórmula siguiente para calcular los valores de apriete especiales en las situaciones en que se combine una llave de tuerca de unión con una llave dinamométrica. Haga clic aquí 2. INSTALE EL SUBCONJUNTO DE LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO Y DEL FRENO TRASERO

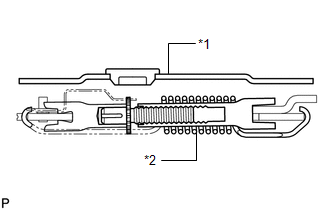

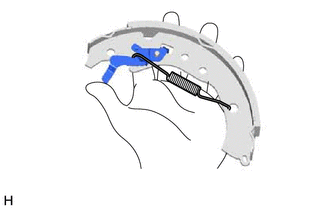

3. INSTALE LA PALANCA DE AJUSTE AUTOMÁTICO DEL FRENO TRASERO
4. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

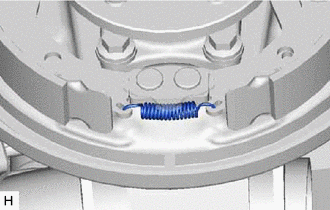

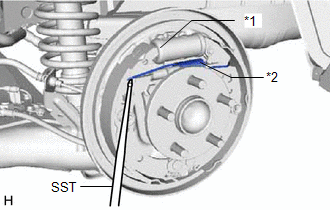

5. INSTALE JUEGO DE TORRETAS DEL FRENO TRASERO (a) Aplique grasa para altas temperaturas a las superficies del plato portazapatas que entra en contacto con las zapatas como se muestra en la ilustración.

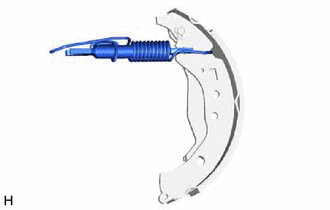

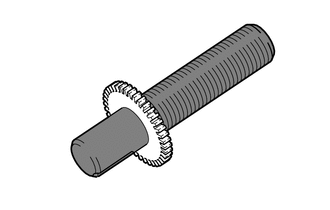

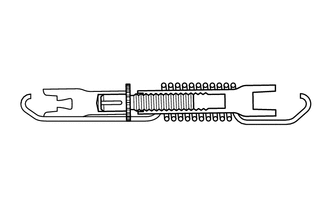

(b) Aplique grasa para altas temperaturas al perno de ajuste.

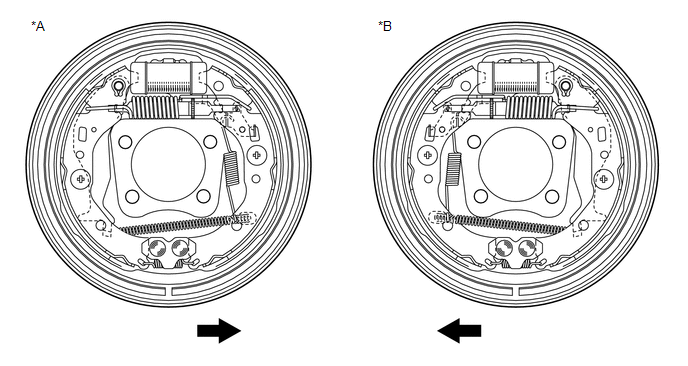

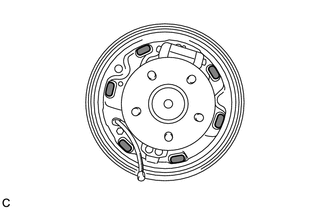

6. REVISE EL FRENO DE TAMBOR TRASERO (a) Compruebe si cada pieza está correctamente instalada tal y como se muestra en la ilustración.

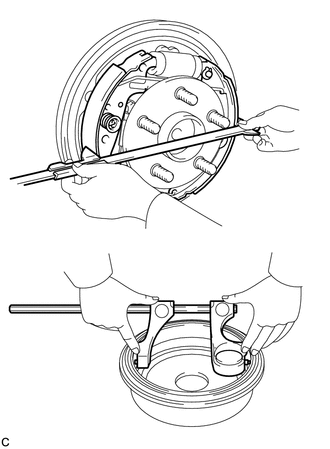

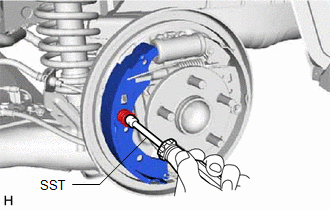

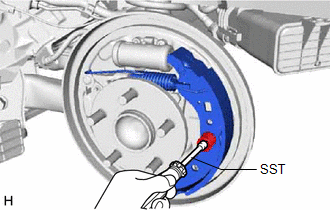

AVISO: No debería haber grasa ni aceite adheridos a las superficies de fricción del forro de la zapata o las del tambor. 7. INSTALE EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO (a) Instale el subconjunto del tambor del freno trasero. 8. AJUSTE LA HOLGURA DE LA ZAPATA DEL FRENO DE TAMBOR TRASERO (a) Coloque provisionalmente 2 tuercas de la rueda. (b) Con un destornillador, extraiga el tapón del orificio de ajuste de la zapata, gire el dispositivo de ajuste y expanda la zapata hasta que se bloquee el tambor.

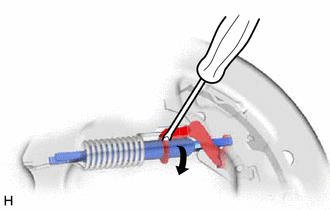

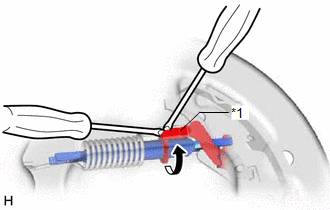

(c) Mantenga la palanca de ajuste automático del freno trasero alejada del dispositivo de ajuste, y contraiga la zapata del freno apretando el perno de ajuste con otro destornillador hasta que el tambor pueda girar con suavidad.
Estándar: 14 muescas (d) Instale el tapón del orificio de ajuste de la zapata.
9. PURGUE EL LATIGUILLO DEL FRENO Haga clic aquí 10. AJUSTE EL FRENO DE ESTACIONAMIENTO Haga clic aquí 11. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA Haga clic aquí 12. COLOQUE LA RUEDA TRASERA Torque: 102.9 N·m {1,049 kgf·cm, 76 ft·lbf} |
