EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados izquierdo y derecho.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

3. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

Haga clic aquí

4. AFLOJE LA TUERCA DE AJUSTE DEL CABLE N° 1

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO

(a) Extraiga el subconjunto del tambor del freno trasero.

OBSERVACIÓN:

Si no puede extraer fácilmente el subconjunto del tambor del freno trasero, realice el siguiente procedimiento.

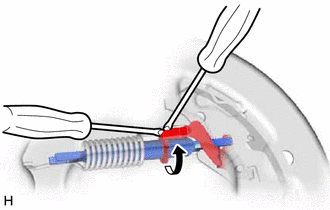

(1) Quite el tapón del orificio de ajuste de la zapata e introduzca la punta de un destornillador en el orificio del plato portazapatas y mantenga la palanca de ajuste automático del freno trasero alejada del dispositivo de ajuste.

Contraer

(2) Contraiga la zapata del freno apretando el perno de ajuste con un destornillador.

6. EXTRAIGA JUEGO DE TORRETAS DEL FRENO TRASERO

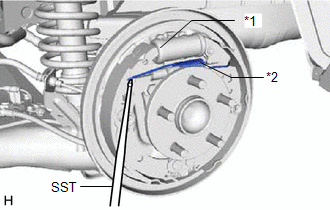

(a) Con la SST, separe el muelle de tensión de la zapata del freno (parte delantera).

SST: 09921-00011

AVISO:

Procure no dañara la funda del cilindro de la rueda.

*1

Funda del cilindro de la rueda

*2

Muelle de tensión

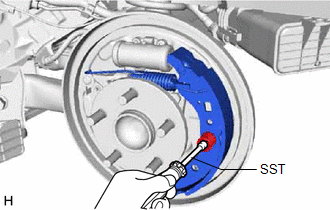

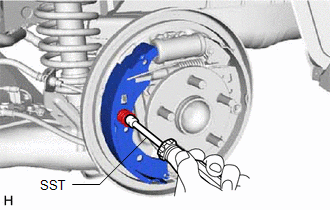

(b) Utilice la SST para extraer las 2 copas del muelle de retención de la zapata, el muelle de retención de la zapata, el pasador del muelle de retención de la zapata y la zapata del freno (parte delantera).

SST: 09718-00011

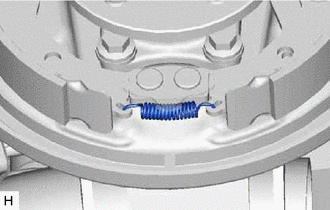

(c) Extraiga el muelle de tensión de la zapata.

(d) Utilice la SST para extraer las 2 copas del muelle de retención de la zapata, el muelle de retención de la zapata, el pasador del muelle de retención de la zapata y la zapata del freno (parte trasera).

SST: 09718-00011

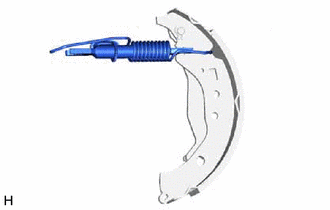

(e) Extraiga el muelle de tensión de la zapata del freno (parte trasera) y extraiga el juego de torretas del freno trasero.

7. SEPARE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

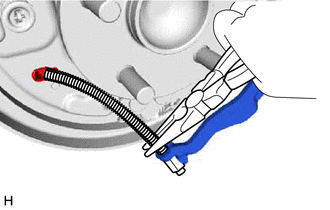

(a) Separe el conjunto del cable del freno de estacionamiento n° 3 con unos alicates de punta de aguja.

8. EXTRAIGA LA PALANCA DE AJUSTE AUTOMÁTICO DEL FRENO TRASERO

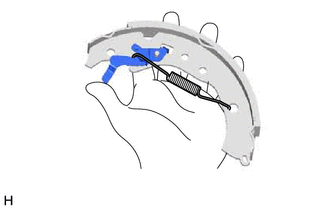

(a) Quite el muelle de tensión de la palanca de ajuste automático del freno trasero y la palanca.

9. EXTRAIGA EL SUBCONJUNTO DE LA PALANCA DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO Y DEL FRENO TRASERO

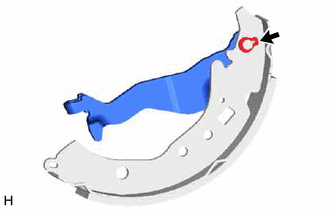

(a) Quite la arandela abierta con la ayuda de un destornillador y el subconjunto de la palanca de la zapata del freno de estacionamiento y del freno trasero.

10. EXTRAIGA EL CONJUNTO DEL CILINDRO DEL FRENO DE LA RUEDA TRASERA

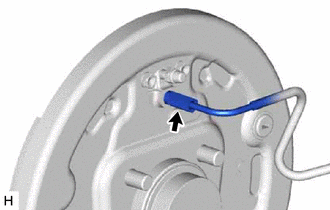

(a) Utilice una llave para tuercas de unión para desconectar el latiguillo del freno del conjunto del cilindro del freno de la rueda trasera.

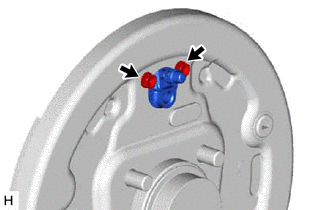

(b) Extraiga los 2 pernos y el conjunto del cilindro del freno de la rueda trasera del plato portazapatas.
