INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

(a) Coloque el subconjunto de la palanca del freno de estacionamiento con los 2 pernos.

Torque:

14.5 N·m {148 kgf·cm, 11 ft·lbf}

(b) Conecte el conector del conjunto del interruptor del freno de estacionamiento.

(c) Instale provisionalmente la contratuerca.

OBSERVACIÓN:

Después de ajustar el recorrido de la palanca del freno de estacionamiento, apriete la contratuerca.

2. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3

(a) Conecte el conjunto de cable de freno de estacionamiento n° 3 al subconjunto de la palanca del freno de estacionamiento tal como se muestra en la ilustración.

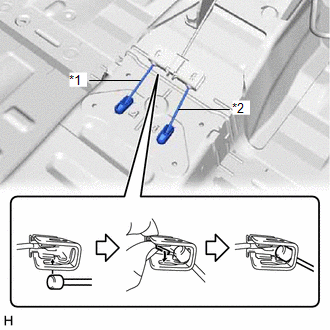

*1 Conjunto del cable del freno de estacionamiento n° 3 *2 Conjunto del cable del freno de estacionamiento n° 2

3. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

OBSERVACIÓN:

Lleve a cabo el mismo procedimiento para el conjunto del cable n° 3 del freno de estacionamiento.

4. INSTALE EL SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 3

(a) Instale el subconjunto de refuerzo del anclaje del cinturón n° 3 con los 5 pernos.

Torque:

27 N·m {275 kgf·cm, 20 ft·lbf}

(b) Instale el conjunto de la moqueta del piso delantero en su posición original.

(c) Enganche los 4 ganchos de la moqueta del piso para instalar el conjunto de la moqueta del piso delantero.

(d) Coloque los 2 clips.

5. INSTALE EL SUBCONJUNTO DE REFUERZO DEL ANCLAJE DEL CINTURÓN N° 2

(a) Instale el subconjunto de refuerzo del anclaje del cinturón n° 2 con los 4 pernos.

Torque:

27 N·m {275 kgf·cm, 20 ft·lbf}

(b) Con sistema de llave inteligente:

(1) Enganche la abrazadera para instalar el conjunto de la antena de la llave eléctrica interior n° 1.

AVISO:

Tenga cuidado al instalar el conjunto de la antena de la llave eléctrica interior n° 1. Si se cayera el conjunto de la antena de la llave eléctrica interior n° 1, sustitúyala por una nueva.

(2) Conecte el conector.

6. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

Haga clic aquí

7. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO

Haga clic aquí

8. COLOQUE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado izquierdo)

Haga clic aquí

9. CONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

10. COLOQUE EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

11. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

12. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

13. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí

14. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

16. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. CONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

18. INSTALE EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

20. INSTALE LA PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

21. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

22. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

23. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO

Para asiento manual fabricados por TMMMS: Haga clic aquí

Para asiento eléctrico fabricados por TMMMS: Haga clic aquí

Para asiento manual fabricados por TMMC: Haga clic aquí

Para asiento eléctrico fabricados por TMMC: Haga clic aquí

24. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

25. AJUSTE EL RECORRIDO DE LA PALANCA DEL FRENO DE ESTACIONAMIENTO

Haga clic aquí

26. INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

Haga clic aquí
