EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FE)

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR (para 2ZR-FAE)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

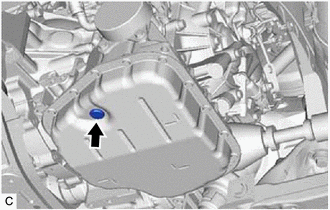

(a) Quite el tapón de llenado y la junta del conjunto del transeje variable continuo.

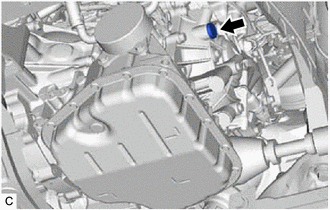

(b) Utilice una llave de cubo hexagonal de 6 mm para extraer el tapón de rebose y la junta del conjunto del transeje variable continuo.

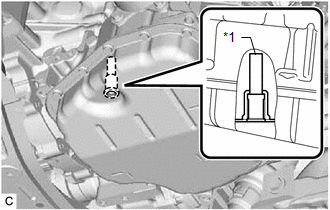

(c) Utilice una llave de cubo hexagonal de 6 mm para retirar el tubo de llenado de aceite de la transmisión n° 1 del subconjunto del cárter de aceite del transeje (CVT).

OBSERVACIÓN:

Si retira el tubo de llenado de aceite de la transmisión n° 1, se vaciará todo el aceite presente en el subconjunto del cárter de aceite del transeje (CVT).

*1

Tubo de llenado del aceite de la transmisión n° 1

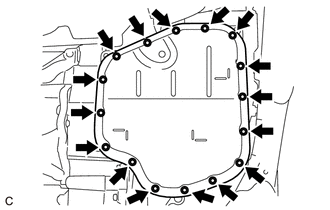

(d) Extraiga los 16 pernos, el subconjunto del cárter de aceite del transeje (CVT) y la junta del cárter de aceite del transeje (CVT) del conjunto del transeje variable continuo.

AVISO:

Quedará un poco de líquido en el subconjunto del cárter de aceite del transeje (CVT). Extraiga todos los pernos y retire con cuidado el subconjunto del cárter de aceite del transeje (CVT).

(e) Instale provisionalmente el tapón de llenado y la junta en el conjunto del transeje variable continuo.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de llenado se extraerá de nuevo para ajustar el nivel del líquido.

4. EXTRAIGA EL IMÁN DEL LIMPIADOR DE ACEITE (CVT)

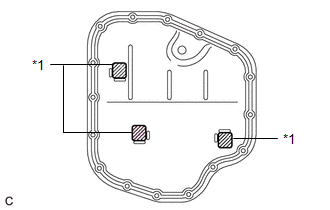

(a) Extraiga los 3 imanes del limpiador de aceite (CVT) del subconjunto del cárter de aceite del transeje (CVT).

*1

Imán del limpiador de aceite (CVT)

(b) Elimine cualquier partícula metálica que haya adherida a los 3 imanes del limpiador de aceite (CVT).

(c) Limpie el subconjunto del cárter de aceite del transeje (CVT) y elimine cualquier partícula metálica, sedimento, etc.
