Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CASQUILLO DE LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE

(a) Monte el subconjunto del pedal del embrague en un torno de banco con mordazas blandas.

AVISO:

Tenga cuidado de no dañar el subconjunto del pedal del embrague en el torno de banco.

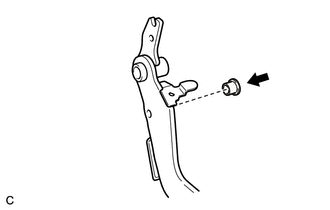

(b) Aplique grasa multiusos en el interior de un nuevo casquillo de la horquilla de la varilla de empuje del cilindro maestro del embrague.

Grasa multiusos

(c) Instale el cilindro maestro del embrague del casquillo de la horquilla de la varilla de empuje en el subconjunto del pedal del embrague.

OBSERVACIÓN:

Instale el casquillo de la horquilla de la varilla de empuje del cilindro maestro del embrague desde el lado izquierdo del vehículo.

2. INSTALE EL AMORTIGUADOR DEL PEDAL DEL EMBRAGUE N° 1

(a) Instale los 2 amortiguadores del pedal del embrague n° 1 en el subconjunto del pedal del embrague con unos alicates de punta de aguja.

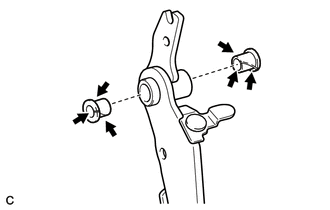

3. INSTALE EL CASQUILLO SUPERIOR DEL ASIENTO DEL MUELLE DEL PEDAL DEL EMBRAGUE

(a) Aplique grasa multiusos en ambos lados de los 2 casquillos superiores nuevos del asiento del muelle del pedal del embrague.

Grasa multiusos

(b) Coloque los 2 casquillos superiores del asiento del muelle del pedal del embrague en el subconjunto del pedal del embrague.

4. INSTALE LA ALMOHADILLA DEL PEDAL DEL EMBRAGUE

(a) Instale la pastilla del pedal del embrague en el subconjunto del pedal del embrague.

5. INSTALE EL SUBCONJUNTO DEL PEDAL DEL EMBRAGUE

(a) Instale el subconjunto del pedal del embrague en el subconjunto de su soporte con el perno y la tuerca.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

OBSERVACIÓN:

• Instale el perno del lado derecho del vehículo.
• Cuando apriete la tuerca, evite que gire el perno.

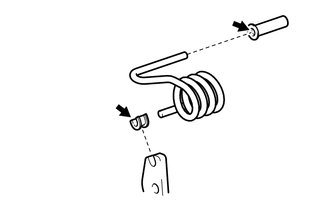

6. COLOQUE EL MUELLE DE COMPRESIÓN DEL ASIENTO DEL MUELLE DE INVERSIÓN

(a) Aplique grasa multiusos en la zona deslizante del muelle de compresión del asiento del muelle de inversión.

Grasa multiusos

(b) Instale el casquillo de inversión nuevo en el subconjunto del pedal del embrague.

(c) Coloque el soporte del muelle del pedal del embrague en el subconjunto del soporte del pedal del embrague.

(d) Instale el muelle de compresión del asiento del muelle de inversión en el subconjunto del pedal del embrague y en el subconjunto del soporte del pedal del embrague.

7. INSTALE EL PERNO DE TOPE DEL PEDAL DEL EMBRAGUE

(a) Instale el perno de tope del pedal del embrague hasta que toque el elemento amortiguador del pedal del embrague n° 1.

OBSERVACIÓN:

Apriete la contratuerca al par de apriete especificado cuando ajuste el pedal del embrague.

8. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL PEDAL DEL EMBRAGUE

(a) Coloque la tuerca en el subconjunto del soporte del pedal del embrague.

(b) Instale el subconjunto del soporte del pedal del embrague con las 2 tuercas y el perno.

Torque:

Perno :

23.6 N·m {241 kgf·cm, 17 ft·lbf}

Tuerca :

12.7 N·m {130 kgf·cm, 9 ft·lbf}

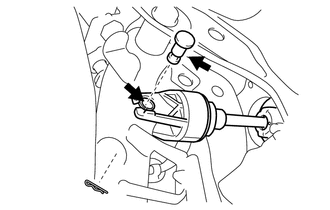

9. INSTALE LA HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL EMBRAGUE CON PASADOR HUECO

(a) Aplique grasa multiusos a la superficie de contacto de la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco y el casquillo de la horquilla de la varilla de empuje del cilindro maestro del embrague.

Grasa multiusos

(b) Conecte la horquilla de la varilla de empuje del cilindro maestro del embrague al subconjunto del pedal del embrague con la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco.

OBSERVACIÓN:

Instale la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador desde el lado derecho del vehículo.

(c) Instale el clip en el pasador de la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador.

10. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE N° 2

Haga clic aquí

11. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

Haga clic aquí

12. CONECTE LOS CONECTORES

Haga clic aquí

13. COLOQUE LA ECU PRINCIPAL DE LA CARROCERÍA (BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

Haga clic aquí

14. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL PEDAL DEL EMBRAGUE

Haga clic aquí

15. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL PEDAL DEL EMBRAGUE

Haga clic aquí
