INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN:

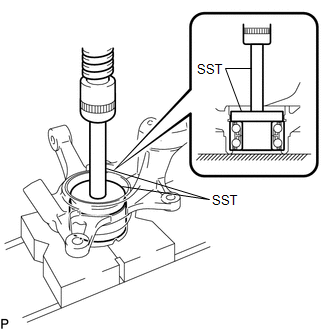

PROCEDIMIENTO 1. INSTALE EL COJINETE DEL CUBO DEL EJE DELANTERO

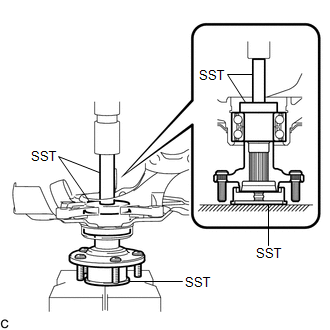

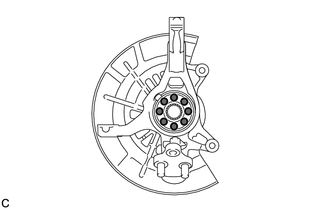

2. INSTALE LA CUBIERTA ANTIPOLVO DEL FRENO DE DISCO DELANTERO (a) Coloque la cubierta antipolvo del freno de disco delantero en el pivote de la dirección con los 3 pernos. Torque: 8.3 N·m {85 kgf·cm, 73 in·lbf} 3. INSTALE EL SUBCONJUNTO DEL CUBO DEL EJE DELANTERO
4. INSTALE EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL CUBO DEL EJE DELANTERO (a) Utilice unos alicates para anillos de retención para instalar un nuevo anillo de retención del orificio del cubo del eje delantero. 5. INSTALE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA Haga clic aquí 6. INSTALE EL CONJUNTO DEL EJE DELANTERO (a) Aplique un total de 0.1 a 0.3 g (0.00353 a 0.0105 oz.) de Grasa para carrocerías W Toyota en las 8 zonas que se muestran en la ilustración.
AVISO: No aplique grasa en las partes dentadas o en el orificio de instalación del sensor de velocidad delantero. (b) Instale el conjunto del eje delantero en el conjunto del amortiguador delantero con los 2 pernos y las 2 tuercas. Torque: 240 N·m {2,447 kgf·cm, 177 ft·lbf} AVISO: Cuando instale las tuercas, evite que giren los pernos. OBSERVACIÓN: Los pernos se pueden instalar en cualquier dirección, sin embargo, asegúrese de que están instalados en la misma dirección. 7. CONECTE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

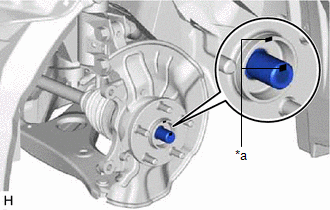

8. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1 (a) Conecte el subconjunto del brazo inferior de la suspensión delantera n° 1 al conjunto de la junta esférica inferior delantera con el perno y 2 tuercas. Torque: 89 N·m {908 kgf·cm, 66 ft·lbf} 9. CONECTE EL SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO Haga clic aquí 10. INSTALE EL DISCO DELANTERO Haga clic aquí 11. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO Haga clic aquí 12. INSTALE PROVISIONALMENTE LA TUERCA DEL EJE AXIAL DELANTERO (a) Limpie las piezas roscadas del conjunto del eje propulsor delantero y una tuerca nueva del eje axial delantero con un disolvente que no deje residuos. AVISO:
(b) Instale provisionalmente la tuerca del eje axial delantero ayudándose de una llave de cubo de 30 mm, mientras aplica el freno. Torque: 216 N·m {2,203 kgf·cm, 159 ft·lbf} AVISO: Introduzca la tuerca del eje axial delantero después de comprobar si hay flojedad o descentramiento en los siguientes pasos. OBSERVACIÓN: Mantenga pisado el pedal del freno para evitar que gire el eje propulsor. 13. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO Haga clic aquí 14. EXTRAIGA EL DISCO DELANTERO Haga clic aquí 15. INSPECCIONE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE DELANTERO Haga clic aquí 16. COMPRUEBE EL DESCENTRAMIENTO DEL CUBO DEL EJE DELANTERO Haga clic aquí 17. INSTALE EL DISCO DELANTERO Haga clic aquí 18. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO Haga clic aquí 19. INSTALE EL SENSOR DE VELOCIDAD DELANTERO (a) Instale el sensor de velocidad delantero y la manguera flexible delantera en el conjunto del amortiguador delantero con el perno. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} AVISO: No doble el sensor de velocidad delantero ni la manguera flexible delantera cuando los vaya a instalar. OBSERVACIÓN: Instale primero el soporte del mazo de cables del sensor de velocidad delantero y después el soporte de la manguera flexible delantera. (b) Enganche la abrazadera. (c) Instale el sensor de velocidad delantero en el pivote de la dirección con el perno. Torque: 8.5 N·m {87 kgf·cm, 75 in·lbf} AVISO: No doble el sensor de velocidad delantero al instalarlo. 20. FIJE LA TUERCA DEL EJE AXIAL DELANTERO

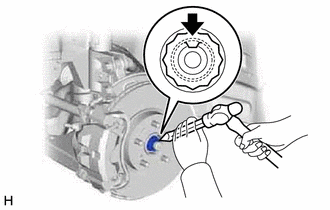

21. COLOQUE LA RUEDA DELANTERA Torque: 102.9 N·m {1,049 kgf·cm, 76 ft·lbf} 22. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS Haga clic aquí 23. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD Haga clic aquí |
