MONTAJE

PROCEDIMIENTO

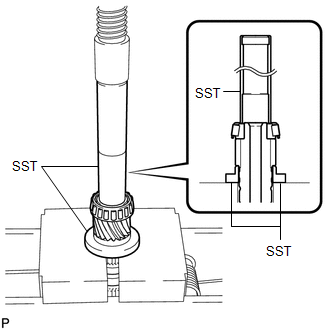

1. INSTALE EL COJINETE DELANTERO DEL EJE DE SALIDA

(a) Utilice la SST y una prensa para instalar un nuevo cojinete delantero en el eje de salida.

SST: 09309-14040

SST: 09612-22011

2. INSTALE EL CASQUILLO DE LA 1a MARCHA

(a) Recubra el casquillo de la 1a marcha con aceite para engranajes y colóquelo en el eje de salida.

3. INSTALE EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 1a

(a) Cubra el cojinete de rodillos en aguja del engranaje de 1a con aceite para engranajes y colóquelo en el eje de salida.

4. INSTALE EL ENGRANAJE DE 1a

(a) Cubra el engranaje de 1a con aceite para engranajes y colóquelo en el eje de salida.

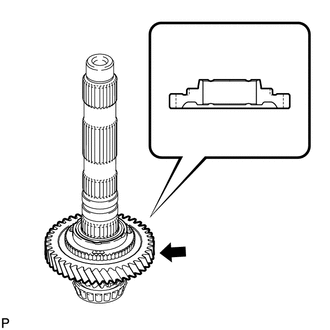

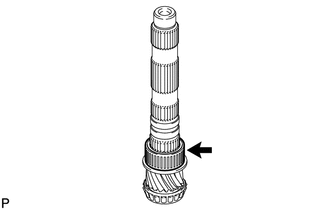

AVISO:

Coloque la 1a marcha tal como se muestra en la ilustración.

5. COLOQUE EL CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (para la 1a marcha)

(a) Recubra con aceite de engranajes el cono de la 1a marcha y el conjunto del anillo sincronizador n° 1 (anillo interior, anillo intermedio y anillo exterior).

(b) Instale el anillo interior en la 1a marcha.

(c) Instale el anillo intermedio en la 1a marcha.

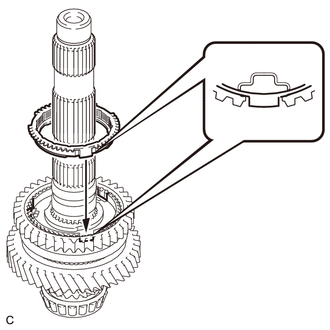

AVISO:

Enganche las garras del anillo intermedio en las ranuras de la 1a marcha.

(d) Instale el anillo exterior en la 1a marcha.

AVISO:

Alinee las garras del anillo interior con las ranuras del anillo exterior antes de instalar el anillo exterior.

6. INSTALE EL CUBO DEL EMBRAGUE DE LA TRANSMISIÓN N° 1

(a) Instale el cubo del embrague de la transmisión n° 1 en el eje de salida.

AVISO:

Alinee las muescas del cubo del embrague de la transmisión n° 1 con los salientes del anillo exterior, tal y como se muestra en la ilustración.

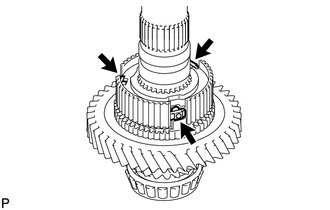

7. INSTALE LA CHAVETA DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 1

(a) Instale las 3 llaves del cambio del sincronizador del cambio de marchas n° 1 en el cubo del embrague de la transmisión n° 1.

8. INSTALE EL ENGRANAJE DE LA MARCHA ATRÁS

(a) Engrase el engranaje de marcha atrás y el cubo del embrague de la transmisión n° 1 con aceite de engranajes.

(b) Instale el engranaje de marcha atrás en el cubo del embrague de la transmisión n° 1.

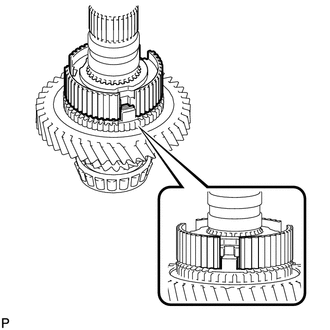

AVISO:

Coloque el engranaje de marcha atrás tal como se muestra en la ilustración.

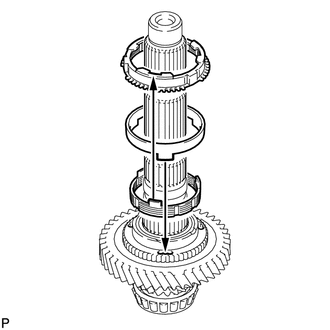

9. COLOQUE EL CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (para la 2a marcha)

(a) Recubra con aceite de engranajes el cono de la 1a marcha y el conjunto del anillo sincronizador n° 1 (anillo interior, anillo intermedio y anillo exterior).

(b) Instale el anillo exterior en el cubo del embrague de la transmisión n° 1.

AVISO:

Alinee el saliente del anillo exterior con la muesca del cubo del embrague de la transmisión n° 1 antes de instalar el anillo exterior.

(c) Instale el anillo intermedio en el exterior.

(d) Instale el anillo interior en el anillo intermedio.

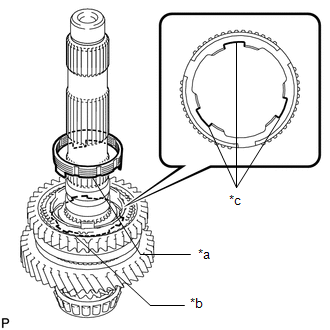

AVISO:

Alinee las muescas del anillo exterior con los salientes del anillo interior antes de instalar el anillo interior.

*a

Anillo interior

*b

Anillo exterior

*c

Muesca

10. INSTALE EL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 2a MARCHA

(a) Recubra el anillo guía interior del cojinete de la 2a marcha con aceite de engranajes e instálelo en el eje de salida.

11. INSTALE EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 2a

(a) Engrase el cojinete de rodillos en aguja del engranaje de 2a con aceite de engranajes y colóquelo en el eje de salida.

12. INSTALE EL ENGRANAJE DE 2a

(a) Cubra el engranaje de 2a con aceite para engranajes y colóquelo en el eje de salida.

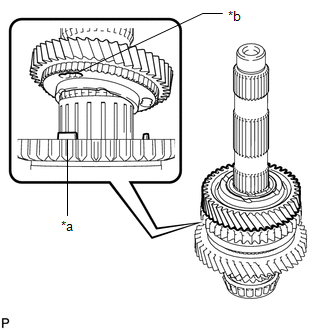

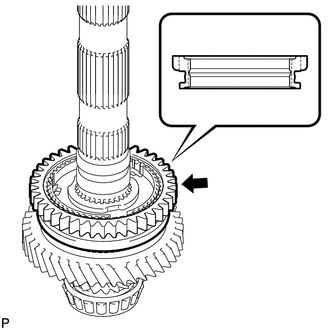

AVISO:

Alinee las garras del anillo intermedio con las ranuras del engranaje de 2a marcha antes de instalar el engranaje de 2a.

*a

Garra

*b

Ranura

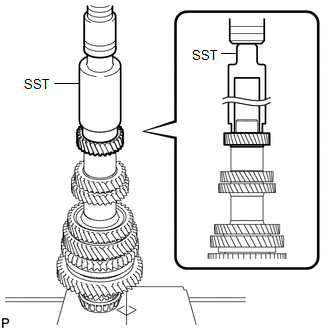

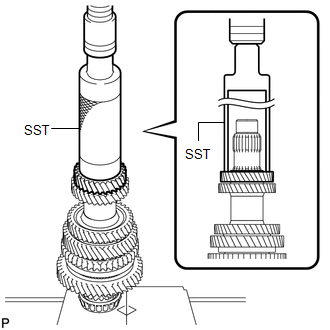

13. INSTALE EL ENGRANAJE CONDUCIDO DE 3a

(a) Utilice la SST y una prensa para instalar el engranaje conducido de 3a en el eje de salida.

SST: 09316-60011

09316-00011

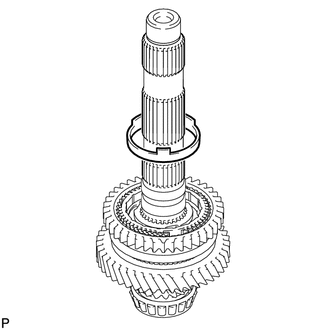

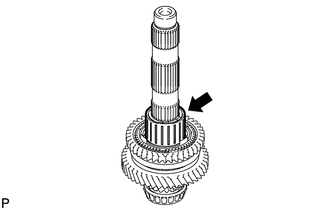

14. INSTALE EL SEPARADOR DEL ENGRANAJE DE SALIDA

(a) Instale el separador del engranaje de salida en el eje de salida.

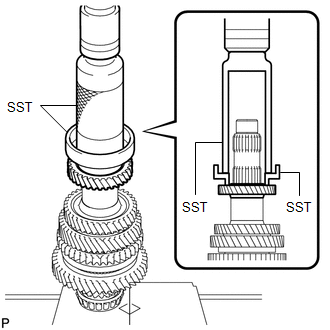

15. INSTALE EL ENGRANAJE CONDUCIDO DE 4a

(a) Utilice la SST y una prensa para colocar el engranaje conducido de 4a en el eje de salida.

SST: 09309-37010

SST: 09502-24010

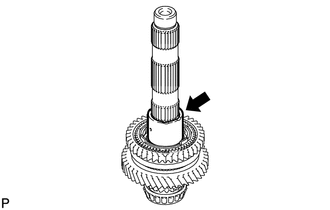

16. INSTALE EL ENGRANAJE CONDUCIDO DE 5a

(a) Utilice la SST y una prensa para instalar el engranaje conducido de 5a en el eje de salida.

SST: 09316-60011

09316-00011

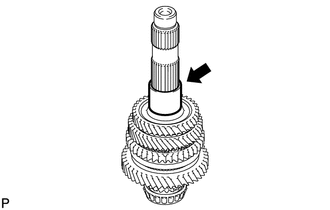

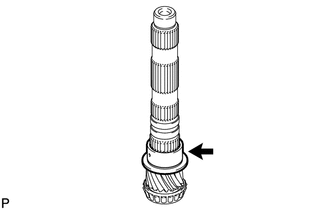

17. INSTALE EL SEPARADOR DEL ENGRANAJE DE SALIDA

(a) Instale el separador del engranaje de salida en el eje de salida.

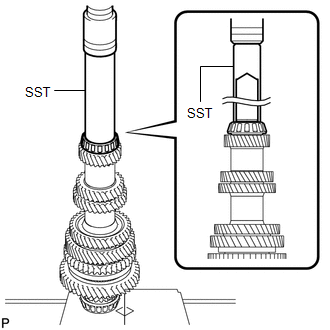

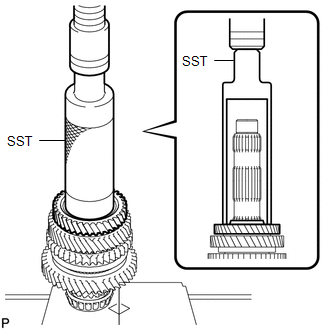

18. INSTALE EL ENGRANAJE CONDUCIDO DE 6a

(a) Utilice la SST y una prensa para instalar el engranaje conducido de 6a en el eje de salida.

SST: 09226-10010

19. INSTALE EL COJINETE TRASERO DEL EJE DE SALIDA

(a) Utilice una SST y una prensa para colocar un nuevo cojinete trasero en el eje de salida.

SST: 09608-04031

20. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 2a

Haga clic aquí

21. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 1a

Haga clic aquí

22. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 2a

Haga clic aquí

23. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 1a

Haga clic aquí
