DESMONTAJE PROCEDIMIENTO 1. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 1a
Haga clic aquí 2. COMPRUEBE EL JUEGO DE EMPUJE DEL ENGRANAJE DE 2a
Haga clic aquí 3. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 1a
Haga clic aquí 4. COMPRUEBE LA HOLGURA RADIAL DEL ENGRANAJE DE 2a

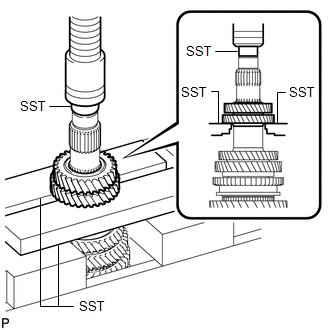

Haga clic aquí 5. EXTRAIGA EL ENGRANAJE CONDUCIDO DE 6a
(a)

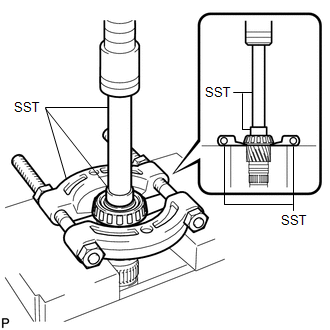

Utilice una SST y una prensa para extraer el cojinete trasero del eje
de salida y el engranaje conducido de 6a del eje de salida. SST: 09527-21011
SST: 09950-60010 09951-00290 SST: 09950-70010 09951-07100
AVISO: Sujete el eje de salida con la mano para evitar que se caiga. |
|

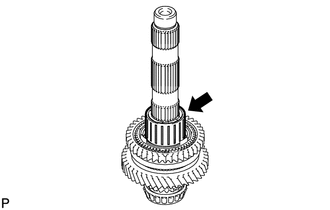

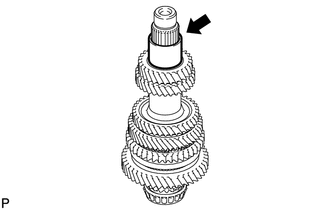

6. EXTRACCIÓN DEL SEPARADOR DEL ENGRANAJE DE SALIDA
(a) Extraiga el separador del engranaje de salida del eje de salida. |
|
7. EXTRAIGA EL ENGRANAJE CONDUCIDO DE 4a
(a) Utilice una SST y una prensa para extraer el engranaje conducido de 5a y el engranaje conducido de 4a del eje de salida.
SST: 09527-21011 SST: 09950-60010 09951-00290 AVISO:
Sujete el eje de salida con la mano para evitar que se caiga. |
|

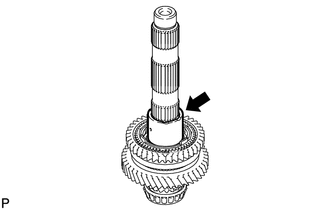

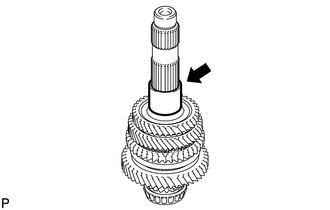

8. EXTRACCIÓN DEL SEPARADOR DEL ENGRANAJE DE SALIDA
(a) Extraiga el separador del engranaje de salida del eje de salida. |
|

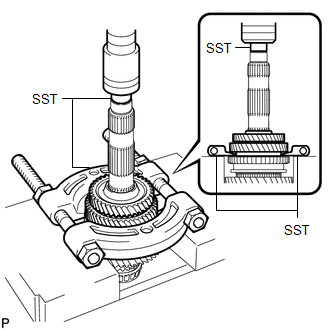

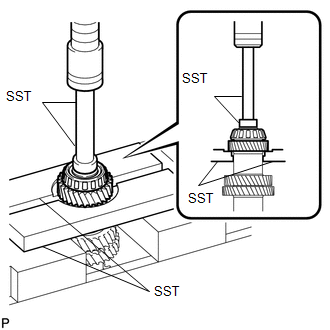

9. EXTRAIGA EL ENGRANAJE DE 2a
(a) Utilice la SST y una prensa para extraer el engranaje conducido de 3a y el engranaje de 2a del eje de salida.
SST: 09950-00020 SST: 09950-60010 09951-00290
AVISO:
- No apriete excesivamente la SST.
- Sujete el eje de salida con la mano para evitar que se caiga.
| |
10. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 2a
(a) Extraiga el cojinete de rodillos en aguja del engranaje de 2a del eje de salida. |
|
11. EXTRAIGA EL ANILLO GUÍA INTERIOR DEL COJINETE DE LA 2a MARCHA
(a) Extraiga el anillo guía interior del cojinete de la 2a marcha del eje de salida. |
|

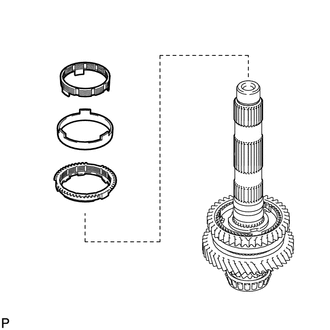

12. EXTRAIGA EL CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (para engranaje de 2a)
(a) Extraiga el conjunto del anillo sincronizador n° 1 (para la 2a marcha) de la marcha atrás. |
|

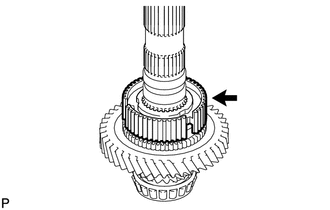

13. EXTRAIGA EL ENGRANAJE DE LA MARCHA ATRÁS
(a) Extraiga el engranaje de marcha atrás del cubo del embrague de la transmisión n° 1. |
|

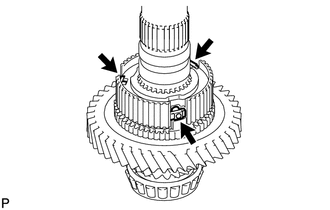

14. EXTRAIGA LA LLAVE DE CAMBIO DEL SINCRONIZADOR DEL CAMBIO DE MARCHAS N° 1
(a) Extraiga las 3 llaves de cambio del sincronizador del cambio de marchas n° 1 del cubo del embrague de la transmisión n° 1. |
|
15. EXTRAIGA EL CUBO DEL EMBRAGUE DE LA TRANSMISIÓN N° 1
(a) Extraiga el cubo del embrague de la transmisión n° 1 del eje de salida. |
|

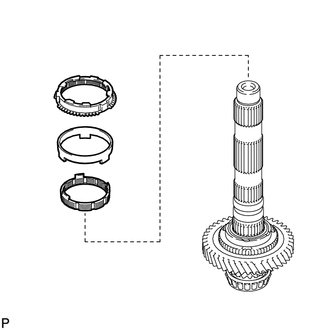

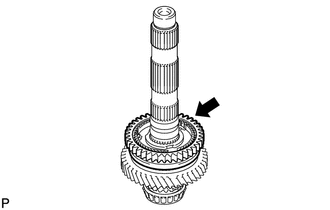

16. EXTRAIGA EL CONJUNTO DEL ANILLO SINCRONIZADOR N° 1 (para engranaje de 1a)
(a) Extraiga el juego del anillo sincronizador n° 1 (para la 1a marcha) del engranaje de 1a. |
|

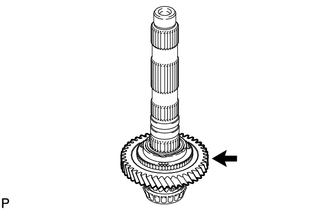

17. EXTRAIGA EL ENGRANAJE DE 1a
(a) Extraiga la 1a marcha del eje de salida. | |
18. EXTRAIGA EL COJINETE DE RODILLOS EN AGUJA DEL ENGRANAJE DE 1a
(a) Extraiga el cojinete de rodillos en aguja del engranaje de 1a marcha del eje de salida. |
|

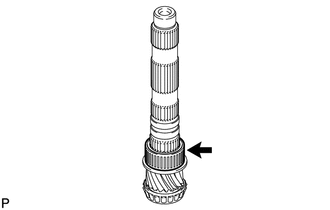

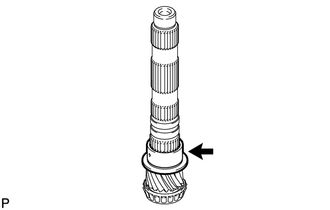

19. EXTRAIGA EL CASQUILLO DE LA 1a MARCHA
(a) Extraiga el casquillo de la 1a marcha del eje de salida. |
|
20. EXTRAIGA EL COJINETE DELANTERO DEL EJE DE SALIDA
(a) Utilice la SST y una prensa para extraer el cojinete delantero del eje de salida.
SST: 09950-00020 SST: 09950-60010 09951-00290 SST: 09950-70010
09951-07100
AVISO:
- No apriete excesivamente la SST.
- Sujete el eje de salida con la mano para evitar que se caiga.
| | |
