EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

2. DESCONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

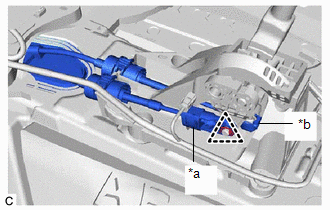

(a) Extraiga el clip y desconecte el cable selector de control de la transmisión del conjunto de la palanca de cambios de piso.

*a	Cable selector de control de la transmisión
*b	Cable del cambio de control de la transmisión

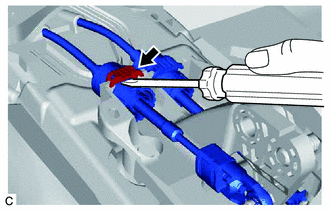

(b) Desconecte el cable del cambio de control de la transmisión del conjunto de la palanca de cambios.

AVISO:

No quite el tope. Si lo hace, colóquelo en su posición original.

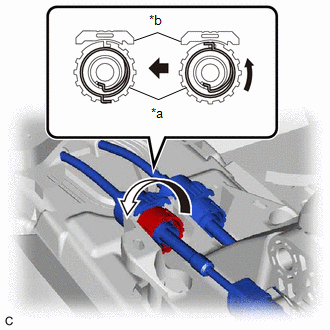

(d) Gire la tuerca aproximadamente 180° hacia la izquierda y manténgala en dicha posición. A continuación, desconecte el conjunto del cable de control de la transmisión del conjunto de la palanca de cambios.

AVISO:

No gire demasiado la tuerca, ya que el muelle interior puede saltar y no se podrá volver a utilizar el cable de control de la transmisión.

*a	Tuerca
*b	Tope

3. EXTRAIGA EL CONJUNTO DE LA PALANCA DE CAMBIOS

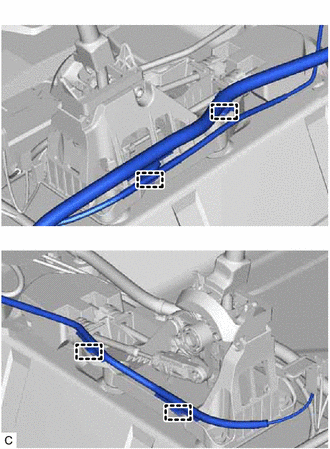

(a) Desenganche las 4 abrazaderas y desconecte el mazo de cables del conjunto de la palanca de cambios.

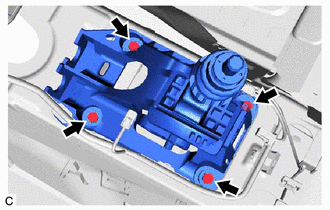

(b) Quite los 4 pernos y el conjunto de la palanca de cambios de la carrocería.
