COMPROBACIÓN DEL FUNCIONAMIENTO

COMPROBACIÓN DE LA SEÑAL DE ENTRADA

(a) Conecte el Techstream al DLC3.

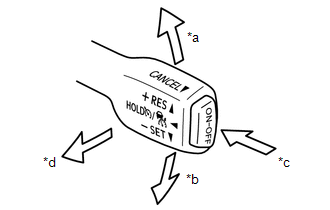

(b) Inspeccione el interruptor principal de control de la velocidad de crucero por medio de la función de lista de datos del Techstream (ON/OFF, -SET, +RES y CANCEL).

Haga clic aquí

INSPECCIONE EL INTERRUPTOR PRINCIPAL DEL CONTROL DE VELOCIDAD DE CRUCERO (BOTÓN ON/OFF)

(a) Coloque el interruptor de encendido en posición ON.

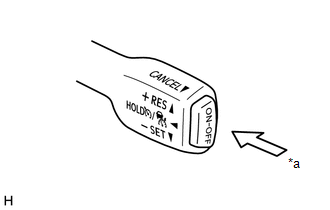

(b) Active el sistema de control de la velocidad de crucero de radar dinámico con el interruptor principal de control de la velocidad de crucero (botón ON/OFF).

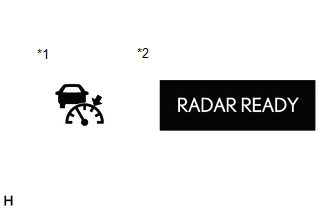

(c) Compruebe si el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) se enciende en el conjunto del juego de instrumentos y aparece "RADAR READY" en la pantalla de información múltiple.

(d) Desactive el sistema de control de la velocidad de crucero con el interruptor principal de control de la velocidad de crucero (botón ON/OFF). Compruebe si se apaga el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) en el conjunto del juego de instrumentos y si desaparece "RADAR READY" en la pantalla de información múltiple.

(e) Apague el interruptor de encendido con el indicador de control de la velocidad de crucero (modo de control de distancia entre vehículos) encendido en el conjunto del juego de instrumentos y el mensaje "RADAR READY" en la pantalla de información múltiple. Vuelva a colocar el interruptor de encendido en ON y compruebe si el indicador de control de la velocidad de crucero (modo de control de distancia entre vehículos) del conjunto del juego de instrumentos y el mensaje "RADAR READY" de la pantalla de información múltiple se han apagado.

INSPECCIONE LA SELECCIÓN DE MODO

(a) Coloque el interruptor de encendido en posición ON.

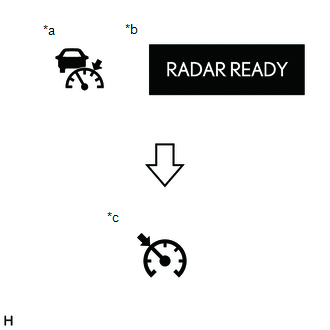

(b) Mantenga pulsado el interruptor principal de control de la velocidad de crucero (botón ON/OFF) durante aproximadamente 1.5 segundos. Compruebe si se apaga el indicador de control de la velocidad de crucero (modo de control de la distancia entre vehículos) en el conjunto del juego de instrumentos y si desaparece el mensaje RADAR READY" en la pantalla de información múltiple y se enciende el indicador de control de la velocidad de crucero (modo de control de velocidad constante).

(c) Compruebe si el indicador luminoso de control de la velocidad de crucero (modo de control de la distancia entre vehículos) se apaga y si se enciende el indicador luminoso del control de la velocidad de crucero (modo de control de velocidad constante).

AVISO:

No pulse ningún otro interruptor antes de pulsar el interruptor de control de la velocidad de crucero a la posición MODE. Si se pulsa otro interruptor, apague el sistema de control de la velocidad de crucero de radar dinámico y repita el procedimiento anterior.

OBSERVACIÓN:

Si se detecta una avería, apague el interruptor de encendido y repita el procedimiento anterior.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Coloque el interruptor de encendido en posición ON.

(b) Active el sistema de control de la velocidad de crucero de radar dinámico con el interruptor principal de control de la velocidad de crucero (botón ON/OFF).

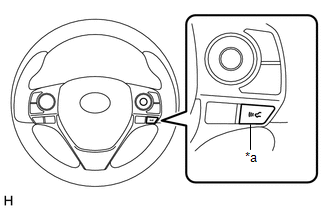

(c) Presione el conjunto del interruptor de la almohadilla del volante (interruptor de control de la distancia entre vehículos).

(d) Compruebe si el indicador de distancia entre vehículos, que aparece en la pantalla de información múltiple del conjunto del juego de instrumentos, cambia de larga a intermedia y a corta, en este orden.

OBSERVACIÓN:

Siempre se selecciona larga automáticamente cada vez que el interruptor de encendido se coloca en la posición ON.
