DESCRIPCIÓN

El conjunto de la ECU de asistencia a la conducción recibe una señal del interruptor de aviso de cambio involuntario de carril desde el conjunto del interruptor de la almohadilla del volante y envía la señal a la cámara de reconocimiento hacia delante a través de la comunicación CAN.

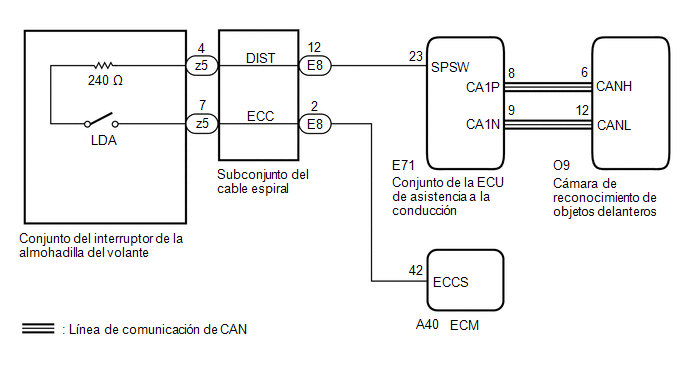

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR INDICADO EN EL TECHSTREAM (INSPECCIÓN DEL CAN BUS)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: System Select / Can Bus Check.

Comprobación del bus de CAN

Resultado:

Resultado

Vaya a

Se visualizan todas las ECU y sensores que están conectados al sistema de comunicación CAN en ese momento.

A

No se visualizan algunos o ninguno de los sensores o ECU conectados, en ese momento, al sistema de comunicación CAN.

B
B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

COMPRUEBE SI HAY DTC (HEALTH CHECK)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: System Select / Health Check.

(e) Compruebe los DTC.

(f) Apague el interruptor de encendido.

Resultado:

Resultado

Vaya a

No se emiten otros DTC.

A

Se emiten códigos DTC.

B
B

VAYA A LA TABLA DE DTC
A

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

4.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Retire el subconjunto del cable espiral.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aquí

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN)

(a) Desconecte el conector E8 del subconjunto del cable espiral.

(b) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

E8-12 (DIST) - E71-23 (SPSW)

Siempre

Inferior a 1 Ω

E8-2 (ECC) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

E8-12 (DIST) o E71-23 (SPSW) - Masa de la carrocería

Siempre

10 kΩ o superior

(d) Conecte el conector E71 del conjunto de la ECU de asistencia a la conducción.

(e) Conecte el conector E8 del subconjunto del cable espiral.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
