Toyota Corolla Manual de Taller: Avisador AcÚstico De Asistencia A La ConducciÓn

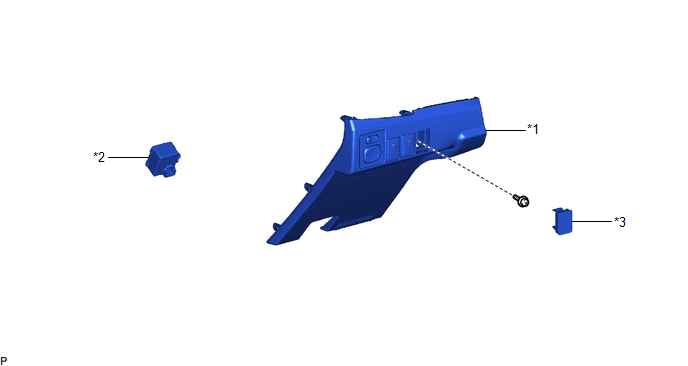

Componentes COMPONENTES ILUSTRACIÓN
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES Haga clic aquí

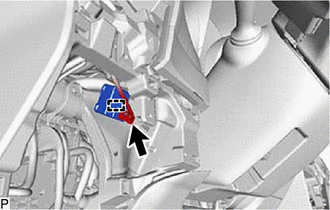

2. EXTRAIGA EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE
(b) Desconecte el conector para extraer el conjunto del avisador acústico de control de derrape. AVISO: Si el avisador acústico de control de derrape se ha golpeado o caído, sustitúyalo por uno nuevo. InspecciÓn INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL AVISADOR ACÚSTICO DEL CONTROL DE DERRAPE

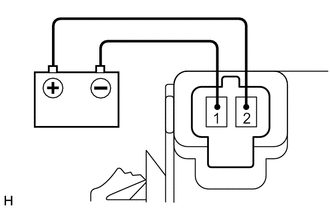

(b) Desenchufe el conector del avisador acústico de control de derrape. (c) Inspeccione el conector y los terminales en busca de signos de deformación o corrosión. OK: No hay deformación ni corrosión. (d) Conecte un cable positivo (+) de la batería a la terminal 2 y un cable negativo (-) al terminal 1 del avisador acústico del control de derrape y verifique el avisador acústico suene. OK: El avisador acústico de control de derrape suena. Si el resultado no es el especificado, cambie el avisador acústico de control de derrape. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL AVISADOR ACÚSTICO DE CONTROL DE DERRAPE
(b) Enganche la abrazadera para instalar el avisador acústico del control de derrape. AVISO: Si el avisador acústico de control de derrape se ha golpeado o caído, sustitúyalo por uno nuevo. OBSERVACIÓN: Asegúrese de instalar el avisador acústico de control de derrape en la dirección correcta. 2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES Haga clic aquí
|
