Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lleve a cabo la "Inspección después de la reparación" tras sustituir un conjunto del inyector de combustible.

Haga clic aquí

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCARGA DE LA PRESIÓN DEL SISTEMA DE COMBUSTIBLE

Haga clic aquí

3. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

4. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

5. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

7. EXTRAIGA LA BATERÍA

Haga clic aquí

8. DESCONECTE EL CABLE DEL MOTOR

Haga clic aquí

9. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

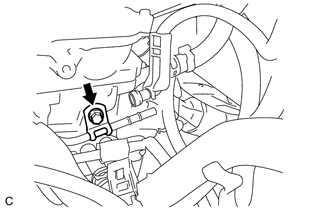

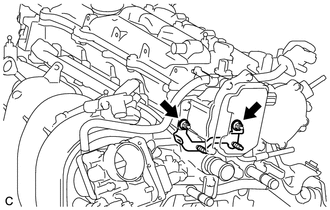

(a) Extraiga las 2 tuercas y el soporte de la abrazadera del mazo de cables del subconjunto del alojamiento del árbol de levas.

10. DESCONECTE EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE

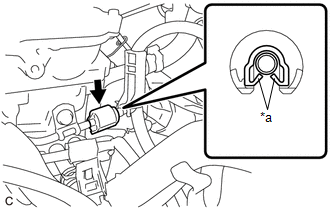

(a) Desenganche las 2 garras para extraer la abrazadera del tubo de combustible n° 2. AVISO: No vuelva a utilizar la abrazadera del tubo de combustible n° 2.

*a Garra

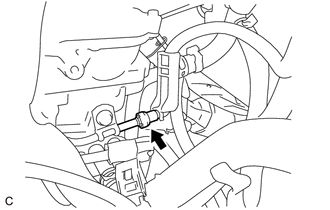

(b) Desconecte el subconjunto del tubo de combustible del subconjunto del tubo de descarga de combustible. Haga clic aquí

11. RETIRE EL SENSOR DE VACÍO (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)

Haga clic aquí

12. EXTRAIGA EL SOPORTE DEL SENSOR DE VACÍO

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE

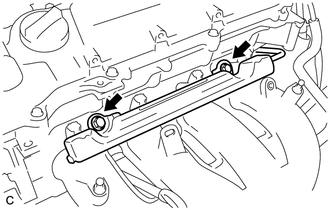

(a) Extraiga el perno para separar la abrazadera del subconjunto del tubo de descarga de combustible del subconjunto de la culata.

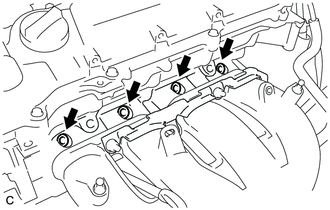

(b) Quite los 2 pernos y el subconjunto del tubo de descarga de combustible junto con los 4 inyectores de combustible. AVISO: Tenga cuidado de que no se caigan los conjuntos de inyectores al extraer el subconjunto del tubo de descarga de combustible.

14. EXTRAIGA EL SEPARADOR DEL TUBO DE DESCARGA N° 1

(a) Extraiga los 2 separadores del tubo de descarga n° 1 del subconjunto de la culata.

15. EXTRAIGA EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE

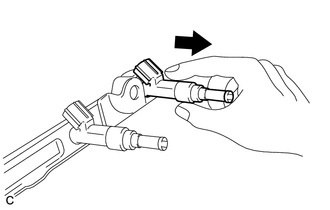

(a) Extraiga los 4 conjuntos del inyector de combustible del subconjunto del tubo de descarga de combustible.

(b) Extraiga la junta tórica de cada conjunto de inyector de combustible.

(c) Coloque una tarjeta o una etiqueta con el número del cilindro correspondiente en cada conjunto del inyector de combustible de forma que se puedan volver a instalar en su posición original.

AVISO:

Cubra los conjuntos de inyectores de combustible con bolsas de plástico para evitar que se dañen o ensucien.

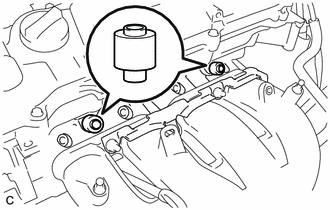

(d) Extraiga los aislantes de vibración de los 4 inyectores del subconjunto de la culata.
