INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 2

(a) Instale el aislante térmico del colector de escape n° 2 en el colector de escape con los 3 pernos.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

2. INSTALE EL COLECTOR DE ESCAPE

(a) Instale un nuevo colector de escape a la junta de culata en el subconjunto de la culata.

(b) Coloque provisionalmente el colector de escape y el puntal del colector en el subconjunto de la culata con las 5 tuercas nuevas y los 3 pernos.

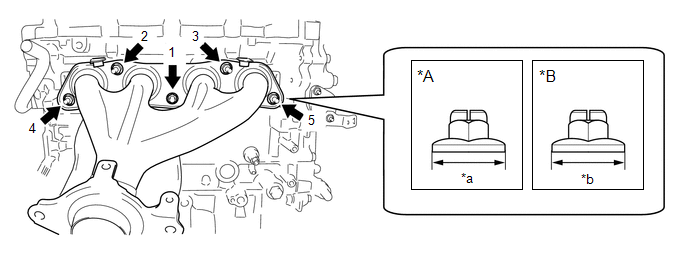

(c) Apriete las 5 tuercas en el orden indicado en la ilustración.

*A

Tipo A

*B

Tipo B

*a

18 mm (0.709 pulg.)

*b

17 mm (0.669 pulg.)

Torque:

Tipo A :

37 N·m {377 kgf·cm, 27 ft·lbf}

Tipo B :

26 N·m {265 kgf·cm, 19 ft·lbf}

(d) Apriete los 3 pernos.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

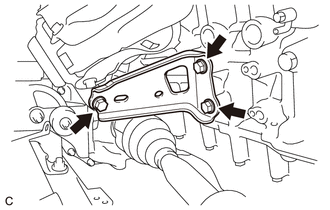

3. INSTALE EL SUBCONJUNTO DEL AISLANTE TÉRMICO DEL EJE PROPULSOR

(a) Coloque los 2 subconjuntos del aislante térmico del eje propulsor en el puntal del colector con las 2 tuercas.

Torque:

17.6 N·m {179 kgf·cm, 13 ft·lbf}

4. COLOQUE EL CONJUNTO DEL TUBO DE ESCAPE DELANTERO (TWC: Catalizador delantero y trasero)

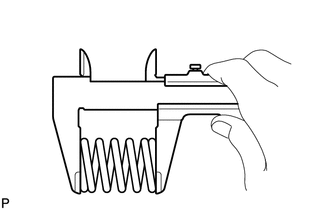

(a) Mida la longitud libre de los muelles de compresión con un calibre de nonio.

Mínimo (parte delantera)

41.5 mm (1.63 pulg.)

Mínimo (parte trasera)

38.5 mm (1.52 pulg.)

Si la longitud libre medida es inferior al valor mínimo especificado, reemplace el muelle de compresión.

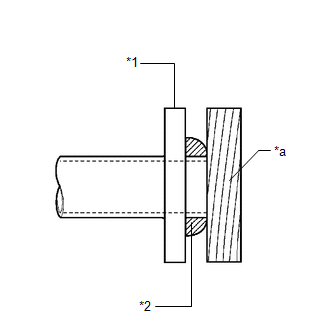

(b) Utilice un martillo de plástico y un taco de madera para golpear ligeramente una junta nueva hasta que su superficie esté al mismo nivel que el colector de escape.

AVISO:

  • Asegúrese de colocar la junta en la dirección correcta.
  • No reutilice la junta.
  • No dañe la junta.
  • No presione la junta con el tubo de escape al instalarlo.

*1

Colector de escape

*2

Junta

*a

Taco de madera

(c) Conecte el conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero) a los 2 soportes del tubo de escape.

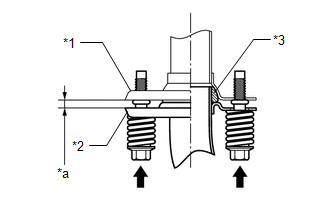

(d) Instale el conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero) en el colector de escape con los 2 pernos y los 2 muelles de compresión.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

OBSERVACIÓN:

Después de la instalación, asegúrese de que el espacio entre las bridas del colector de escape y el conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero) es el mismo tanto de delante a atrás como de izquierda a derecha.

*1

Colector de escape

*2

Conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero)

*3

Junta

*a

Hueco entre bridas: 8.5 mm (0.335 pulg.)

(e) Utilice un martillo de plástico y un taco de madera para golpear ligeramente una junta nueva hasta que su superficie esté al mismo nivel que el conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero).

AVISO:

  • Asegúrese de colocar la junta en la dirección correcta.
  • No reutilice la junta.
  • No dañe la junta.
  • No presione la junta con los tubos de escape al conectarlos.

*1

Conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero)

*2

Junta

*a

Taco de madera

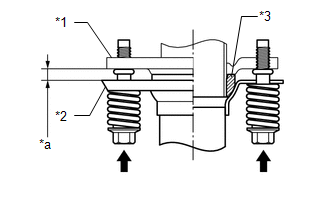

(f) Instale el conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero) en el conjunto del tubo de escape trasero con los 2 muelles de compresión y los 2 pernos.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

OBSERVACIÓN:

Después de la instalación, asegúrese de que el espacio entre las bridas del conjunto delantero del tubo de escape (TWC: catalizador delantero y trasero) y el conjunto trasero del tubo de escape es el mismo de delante a atrás y de izquierda a derecha.

*1

Conjunto delantero del tubo de escape (TWC: Catalizador delantero y trasero)

*2

Conjunto del tubo de escape trasero

*3

Junta

*a

Hueco entre bridas: 6.5 mm (0.256 pulg.)

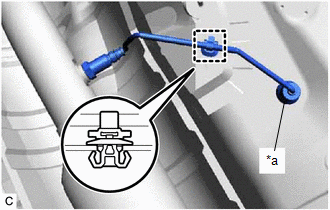

(g) Enganche el ojal del sensor de oxígeno calentado y la abrazadera en la carrocería del vehículo.

*a

Ojal

(h) Conecte el conector del sensor de oxígeno calentado.

(i) Coloque la moqueta del piso.

(j) Instale el clip.

5. INSTALE LA CUBIERTA IZQUIERDA DEL PISO CENTRAL DELANTERO

Haga clic aquí

6. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

7. INSTALE EL REFUERZO INFERIOR TRASERO DEL PISO DELANTERO

Haga clic aquí

8. INSTALE EL AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE N° 1

(a) Instale el aislante térmico del colector de escape n° 1 en el colector de escape con los 4 pernos.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

9. INSTALE EL SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES

Haga clic aquí

10. INSTALE EL SENSOR DE LA RELACIÓN AIRE/COMBUSTIBLE

Haga clic aquí

11. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aquí
