Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Sensor De OxÍgeno Calentado / ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 1

Haga clic aquí

2. DESCONECTE EL CONECTOR DEL SENSOR DE OXÍGENO CALENTADO

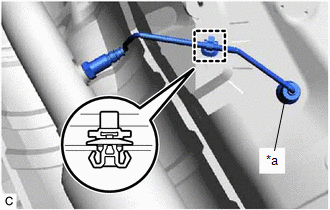

(a) Retire el clip.

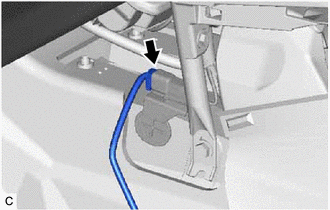

(b) Retire la moqueta del piso.

3. EXTRAIGA LA CUBIERTA CENTRAL IZQUIERDA DEL PISO DELANTERO

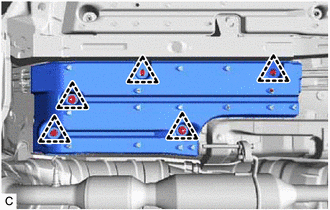

(a) Desenganche los 5 clip y extraiga la cubierta central izquierda del piso delantero.

4. EXTRAIGA EL SENSOR DE OXÍGENO CALENTADO

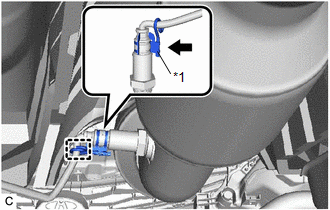

(a) Desenganche la abrazadera y extraiga el soporte de la abrazadera del mazo de cables del sensor de oxígeno calentado.

*1	Soporte de la abrazadera del mazo de cables

(b) Desenganche la abrazadera y el ojal del sensor de oxígeno calentado de la carrocería del vehículo.

Ojal

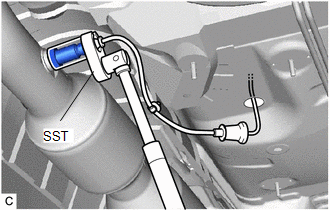

(c) Utilice la SST para extraer el sensor de oxígeno calentado del conjunto del tubo de escape delantero (TWC: catalizador delantero y trasero).

SST: 09224-00010

AVISO:

Si el sensor de oxígeno calentado ha sido golpeado o se ha caído, reemplácelo.
