INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO IZQUIERDO

(a) Aplique tensión de la batería al conector del motor como se indica en la siguiente tabla.

AVISO:

No aplique tensión de la batería a ningún terminal excepto al 1 y 2.

Estándar:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El engranaje del motor gira en el sentido de las agujas del reloj

Terminal positivo (+) de la batería → Terminal 2

Terminal negativo (-) de la batería → Terminal 1

El engranaje del motor gira en el sentido contrario a las agujas del reloj

Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico izquierdo.

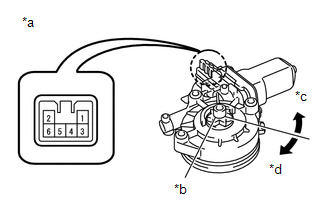

*a	Componente no conectado al mazo de cables (Conjunto izquierdo del motor del regulador del elevalunas eléctrico)
*b	Engranaje del motor
*c	En el sentido de las agujas del reloj
*d	En el sentido contrario a las agujas del reloj

2. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DERECHO

(a) Aplique tensión de la batería al conector del motor como se indica en la siguiente tabla.

AVISO:

No aplique tensión de la batería a ningún terminal excepto al 1 y 2.

Estándar:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería → Terminal 2

Terminal negativo (-) de la batería → Terminal 1

El engranaje del motor gira en el sentido de las agujas del reloj

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El engranaje del motor gira en el sentido contrario a las agujas del reloj

Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico derecho.

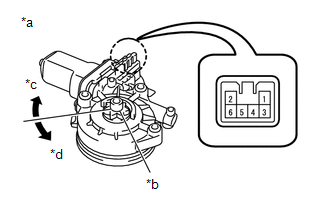

*a	Componente no conectado al mazo de cables (Conjunto del motor del regulador del elevalunas eléctrico derecho)
*b	Engranaje del motor
*c	En el sentido contrario a las agujas del reloj
*d	En el sentido de las agujas del reloj
