TERMINALES DE LA ECU

INSPECCIONE LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE)

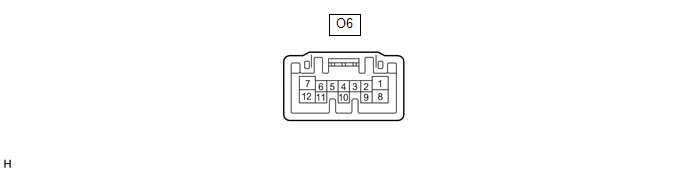

(a) Desconecte el conector O6 de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

(b) Mida la resistencia y la tensión según los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
O6-8 (B) - O6-12 (E)	L - W-B	Alimentación de la batería	Siempre	11 a 14 V
O6-1 (IG) - O6-12 (E)	G - W-B	Fuente de alimentación del IG	Interruptor de encendido desactivado	Inferior a 1 V
O6-1 (IG) - O6-12 (E)	G - W-B	Fuente de alimentación del IG	Interruptor de encendido en posición ON	11 a 14 V
O6-12 (E) - Masa de la carrocería	W-B - Masa de la carrocería	Masa	Siempre	Inferior a 1 Ω

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(c) Vuelva a conectar el conector O6 de la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante).

(d) Mida la tensión según los valores de la siguiente tabla.

Conexión del tester	Color del cableado	Descripción del terminal	Estado	Valor especificado
O6-7 (OPN) - O6-12 (E)	P - W-B	Motor del techo deslizante abierto	Interruptor de encendido en posición ON, interruptor OPEN en posición ON	Inferior a 1 V
O6-7 (OPN) - O6-12 (E)	P - W-B	Motor del techo deslizante abierto	Interruptor de encendido en posición ON, interruptor OPEN en posición OFF	11 a 14 V
O6-5 (CLS) - O6-12 (E)	LG - W-B	Motor de cierre del techo deslizante	Interruptor de encendido en posición ON, interruptor CLOSE en posición ON	Inferior a 1 V
O6-5 (CLS) - O6-12 (E)	LG - W-B	Motor de cierre del techo deslizante	Interruptor de encendido en posición ON, interruptor CLOSE en posición OFF	11 a 14 V
O6-4 (UP) - O6-12 (E)	L - W-B	Motor del techo deslizante hacia arriba	Interruptor de encendido en posición ON, interruptor UP en posición ON	Inferior a 1 V
O6-4 (UP) - O6-12 (E)	L - W-B	Motor del techo deslizante hacia arriba	Interruptor de encendido en posición ON, interruptor UP en posición OFF	11 a 14 V
O6-6 (DWN) - O6-12 (E)	Y - W-B	Motor del techo deslizante hacia abajo	Interruptor de encendido en posición ON, interruptor DOWN en posición ON	Inferior a 1 V
O6-6 (DWN) - O6-12 (E)	Y - W-B	Motor del techo deslizante hacia abajo	Interruptor de encendido en posición ON, interruptor DOWN en posición OFF	11 a 14 V

Si el resultado no es el especificado, la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) puede estar averiada.

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

Haga clic aquí
