Toyota Corolla Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

(a) Compruebe el funcionamiento intermitente del limpiaparabrisas delantero.

(1) Conecte el cable positivo (+) del voltímetro al terminal E11-3 (+1) y el cable negativo (-) al terminal E12-4 (EW).

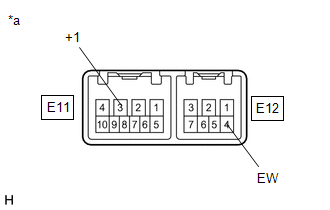

*a

Componente conectado al mazo de cables

(Conjunto del interruptor de los limpiaparabrisas)

(2) Coloque el interruptor del limpiaparabrisas en la posición INT.

(3) Accione el limpiaparabrisas intermitente y mida la tensión entre los terminales E11-3 (+1) y E12-4 (EW).

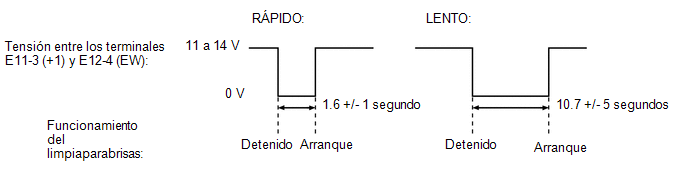

OK:

La tensión oscila como se indica en la ilustración.

Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.

(b) Compruebe el funcionamiento del lavaparabrisas delantero.

(1) Conecte el cable positivo (+) del voltímetro al terminal E11-3 (+1) y el cable negativo (-) al terminal E12-4 (EW).

*a

Componente conectado al mazo de cables

(Conjunto del interruptor de los limpiaparabrisas)

(2) Coloque el interruptor de encendido en posición ON.

(3) Gire el interruptor del lavaparabrisas a la posición ON y OFF y mida la tensión entre los terminales E11-3 (+1) y E12-4 (EW).

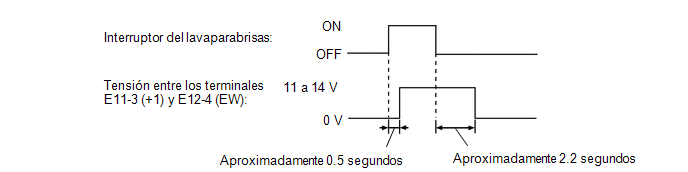

OK:

La tensión cambia como se muestra en la siguiente ilustración.

Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.
