DESCRIPCIÓN

El conjunto del juego de instrumentos recibe la señal de advertencia de riesgo en la posición ON y la señal del conjunto del interruptor controla el funcionamiento de las luces de emergencia.

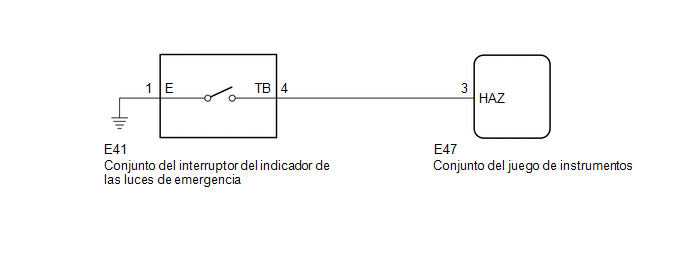

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Lea lo que aparece en la pantalla de Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Hazard Flasher Switch

Señal del interruptor de advertencia de riesgo

ON u OFF

ON: Interruptor de advertencia de riesgo activado

OFF: Interruptor de advertencia de riesgo desactivado

-
Body Electrical > Combination Meter > Data List

Pantalla del tester

Hazard Flasher Switch

OK:

Las condiciones normales citadas anteriormente se visualizan en la pantalla.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

(a) Extraiga el conjunto del interruptor de advertencia de riesgo.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (TB) - 1 (E)

Interruptor de advertencia de riesgo activado

Inferior a 1 Ω

Interruptor de advertencia de riesgo desactivado

10 kΩ o superior

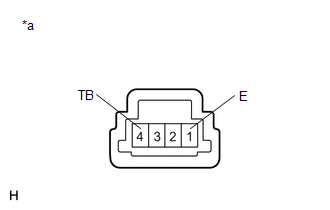

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del indicador de las luces de emergencia)
MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO INTERRUPTOR DE ADVERTENCIA DE RIESGO - CONJUNTO DEL JUEGO DE INSTRUMENTOS Y MASA DE LA CARROCERÍA)

(a) Desenchufe el conector E47 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E41-4 (TB) - E47-3 (HAZ)

Siempre

Inferior a 1 Ω

E41-4 (TB) - Masa de la carrocería

Siempre

10 kΩ o superior

E41-1 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
